概述

棒条振动放矿机采用消化引进美国枝术制造的振动器、框架式环槽铆钉联接结构．又采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。


特点

棒条振动放矿机在接近排料端的给料面布有分级作用缝隙可调的棒条，在进行给料同时能将物料中泥土及细碎粒级的物料分离出去，使其后面的破碎机更有效发挥功能；棒条振动放矿机采用锰钢制造的护板和棒条，结构坚固、强度高、耐冲击、耐磨损。



参数

型  号	工作面积m2		盲板倾角°	棒条倾角°	双振幅mm	振动方向角°	最大给料粒度mm	生产率t/h	振动次数次/分	电动机
	盲板	棒条								型号	功率kW
GZT0720	0.7	0.7	0	15	12	45	400	150-175	750	Y160M-6	7.5
GZT0930	1.2	1.35	5	20	11	45	400	200-230	79-790	YCT200-4B	7.5
GZT1230	1.8	1.8	5	20	9	45	700	260-300	800	Y160M-6	7.5
GZT1535	3	2.3	5	20	9	45	700	300-400	800	Y160M-4	11
GZT1560	6	3	5	20	8	45	1000	400-600	800	Y180M-4	22



型  号	外型尺寸	总重kg	最大分离件
	长×宽×高mm		外型尺寸   长×宽×高mm	重量kg
GZT0720	3140×1420×1679	3936	2800×1420×1090	2331
GZT0930	3009×1645×2011	4359	2774×1645×1528	3390
GZT1230	3384×1949×2055	4808	3457×1949×1403	3953
GZT1535	4007×2226×1980	5994	4214×2226×1675	5490
GZT1560	6318×2295×3015	11153	6492×2295×2104	8583

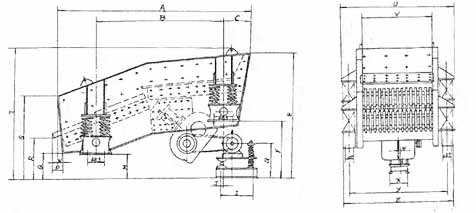

型号	A	E	G	N	Q	R	S	T	U	V	W	X	Y	Z
GZT0720	2600	1679	452	107	469	736	1201	1769	1420	700	89.5	280	1137	1413
GZT0930	2680	2011	520	0	453	800	1423	2011	1645	925	105	390	1376	1652
GZT1230	3360	2057	480	84	684	929	1646	2162	1949	1225	118	280	1675	1908
GZT1535	4007	1980	480	82	305	510	1245	1980	2226	1530	140	280	1961	2237
GZT1560	6378	2814	500	89	710	920	1741	3024	2295	1590	352	350	2042	2318



用途

棒条振动放矿机共有五个规格，适用于破碎机前大块物料的均匀给料。特别适合于黑色或有色金属矿石、建筑石料粗碎前的给料用。
