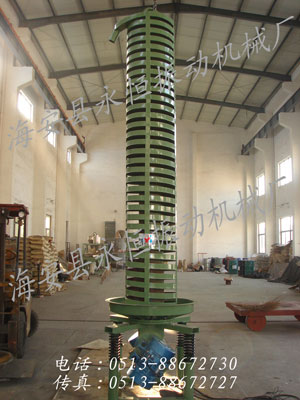

ZC垂直振动输送机
概述
ZC垂直振动输送机是一种新型的垂直振动输送设备，以振动电机作为激振源，分开槽式、封闭式两种结构，驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔 振弹簧组成。并可根据不同的工艺要求，设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。
特点
ZC垂直振动输送机主要特点
1、ZC垂直振动输送机结构简单合理、能耗小,节约电能，料槽磨损小。
2、物料可向上输送，亦可向下输送。
3、ZC垂直振动输送机占地面积小，便于工艺布置。
4、噪音低，结构简单，安装、维修便利。
参数
●主要技术参数
|
型号 |
输送高度 mm |
生产率 t/h |
最大物料粒度 mm |
振幅 mm |
电机 型号 |
额定电压 V |
电机功率 (kw) |
振动次数 次/分 |
整机 重量 (kg) |
反接制动控制箱型号 |
|
ZC-1500 |
1500 |
0.6 |
0～30 |
0～4 |
ZGY10-0.55/4 |
380 |
2×0.55 |
1450 |
400 |
GK-15 |
|
ZC-2000 |
2000 |
1.2 |
ZGY15-0.75/4 |
2×0.75 |
500 |
GK-15 |
||||
|
ZC-3000 |
3000 |
2 |
ZGY16-1.1/6 |
2×1.1 |
960 |
700 |
GK-30 |
|||
|
ZC-4000 |
4000 |
4 |
ZGY25-1.5/6 |
2×1.5 |
1000 |
GK-30 |
||||
|
ZC-4500 |
4500 |
4 |
ZGY25-1.5/6 |
2×1.5 |
1200 |
GK-30 |
||||
|
ZC-5000 |
5000 |
5 |
ZGY40-3.0/6 |
2×3.0 |
1450 |
GK-60 |
||||
|
ZC-6000 |
6000 |
5 |
0～60 |
ZGY40-3.0/6 |
2×3.0 |
1800 |
GK-60 |
注：表中输送量按容重1.6t/m3计。

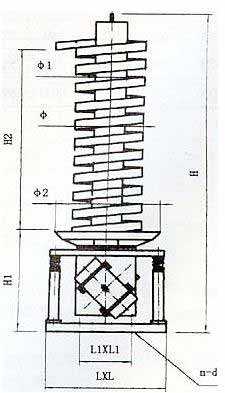

●外型尺寸：
|
型号 |
Ф |
Ф1 |
Ф2 |
H |
H1 |
H2 |
L×L |
b×b |
16-d |
|
ZC-1500 |
325 |
159 |
550 |
1960 |
460 |
1520 |
480×480 |
100×100 |
16-M16 |
|
ZC-2000 |
400 |
203 |
620 |
2510 |
520 |
2020 |
540×540 |
120×120 |
16-M16 |
|
ZC-3000 |
500 |
273 |
730 |
3590 |
640 |
3020 |
660×660 |
140×140 |
16-M18 |
|
ZC-4000 |
600 |
299 |
850 |
4650 |
670 |
4020 |
800×800 |
160×160 |
16-M20 |
|
ZC-4500 |
650 |
325 |
980 |
5290 |
700 |
4520 |
890×890 |
170×170 |
16-M20 |
|
ZC-5000 |
700 |
351 |
1000 |
5800 |
725 |
4020 |
950×950 |
175×175 |
16-M22 |
|
ZC-6000 |
800 |
402 |
1100 |
6990 |
780 |
6020 |
1030×1030 |
180×180 |
16-M22 |
用途
ZC垂直振动输送机用于粉状、颗粒状物料的垂直提升作业，输送机也可对物料进行干燥、冷却作业。对一切颗粒状、块状、粉状的固体物料(粘度不大)都可以输送。 广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业。
